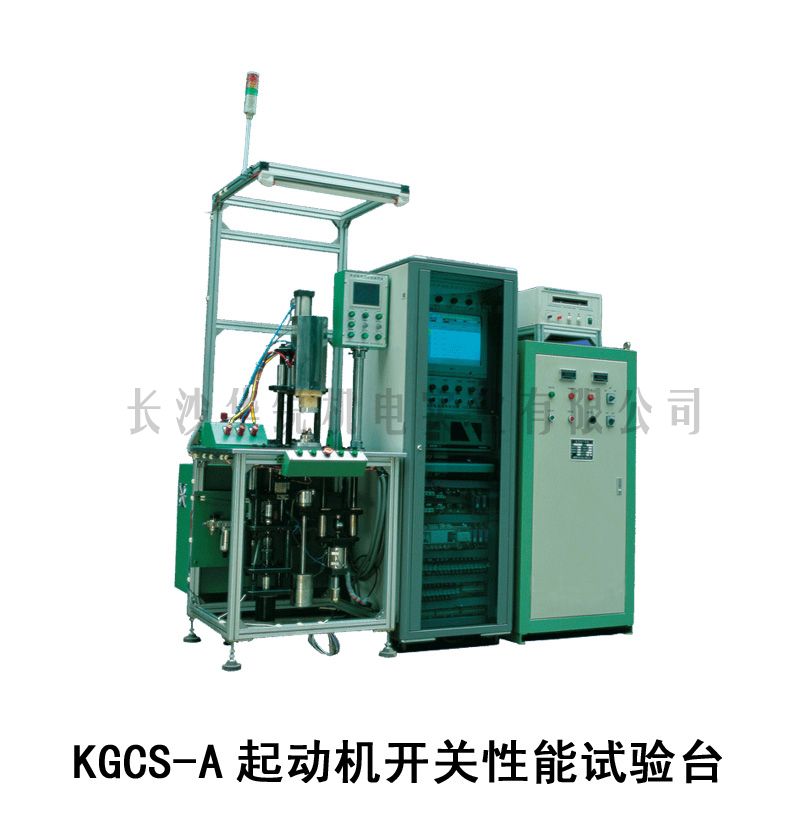

KGCS-A起動機開關性能試驗臺

2017-01-09 點擊量：14323

視頻展示

基本信息

該系統采用工業控制計算機控制，硬件包括機械部分、氣動裝置、測量系統、電氣控制、電氣過程控制和大功率直流穩壓電源；軟件部分由性能測試、參數設置、參數校對、結果數據查詢及輸出、和關閉系統五大模塊組成。測試對象：12V或24V起動機電磁開關。
人工將測試工件放入夾具；按下啟動按鈕，夾緊氣缸將工件夾緊到位；進入起動機開關性能自動（或手動）測試項目：
1. 始吸電壓試驗
2. 釋放電壓試驗
2. 觸點壓降試驗
3. 線圈均等試驗
4.定電壓試驗
5.附加行程試驗(即:超行程試驗)

技術參數

1、電壓：
線圈電壓：±0.5%；觸點壓降：±0.5%
2、電流：
線圈電流：±0.5%；觸點電流：±0.5%
3、允許電壓：
線圈電壓：0-25VDC；可檢：0-30VDC
觸點壓降:0-200mVDC
4、允許電流：
線圈電流：0-100A；可檢：0-100A
觸點電流：120-150A。

產品特點

1、 高可靠性。設備系統能長期正常可靠地工作，對誤操作進行了保護，“急停”、“中斷試驗”按鈕能在意外情況下切斷電源或停止正在進行的測試，防止事故發生。
2、準確的測試精度
3、設備具有良好的抗干擾性。
4、具有良好的人機界面和良好的通用性：
可以方便地設置或修改產品型號、參數，可任意安排測試項目和順序，測試過程自動完成，測試結果自動顯示和存儲，產品編號自動遞增；測試過程中，測試數據實時顯示，便于操作人員監視測試過程；可適用不同型號的電磁開關測試，適應多品種生產的要求。
5、 設備啟動按鈕設置成雙開按鈕。
6、產品動鐵芯的初始位置尺寸可任意設置（定位精度±0.2mm），并要求在測試過程中跟蹤及顯示；（如超出初始位置尺寸范圍，有提示或報警功能）
7、設備應配備塔型指示燈用來表示：故障（紅燈閃爍），停止（綠燈閃爍），運行（綠燈閃爍），調整（紅燈常亮）及待料（黃燈閃爍）等狀態；
8、 設備能連續8小時可靠地工作；
